電動調節閥

調節閥的節流原理和流量系數

調節閥和普通的閥門一樣,是一個局部阻力可以改變的節流元件。當流體流過調節 閥時,由于閥芯、閥座所造成的流通面積的局部縮小,形成局部阻力,與孔板類似,它使流 體的壓力和速度產生變化,見下圖。流體流過調節閥時產生能量損失,通常用閥前后 的壓差來表示阻力損失的大小。

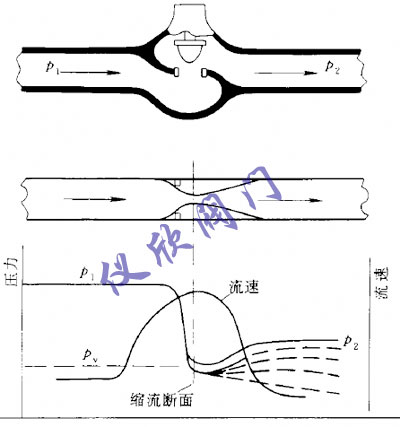

調節閥的節流原理

流體流過節流孔時壓力和速度的變化

調節閥口徑一定,即調節閥接管橫截面積一定,并且調節閥兩端壓差△P不變時,阻力系數減小流量增大;反之阻力系數增大則流量減小。所以,調節閥的工作原理就是按照信號的大小,通過改變閥芯行程來改變流通截面積,從而改變阻力系數而達到調節流量的目的。 流量系數與閥芯和閥座的結構、閥前閥后的壓差、流體性質等因素有關。因此,它表示調節閥的流通能力,但必須以一定的規定條件為前提。在采用國際單位制時,流量系數用Kv表示。Kv的定義為:溫度為278~313k(5~40℃的水在1Kg壓降下,1小時內流過閥的立方米數。 很多采用英寸制單位的國家用Cv表示流量系數。Cv的定義為:用40~60℉的水, 保持閥門兩端壓差為1psi,閥門全開狀態下每分鐘流過的水的美加侖數。
