自力式電控溫度調節閥(適用于較大口徑及導熱油控制),該閥最大的特點只需普通220V電源,利用被調介質自身能量,直接對蒸汽、熱氣、熱油與氣體等介質的溫度實行自動調節和控制,亦可使用在防止對過熱或熱交換場合,該閥結構簡單,操作方便,選用調溫范圍廣、響應時間快、密封性能可靠,并可在運行中隨意進行調節,因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。

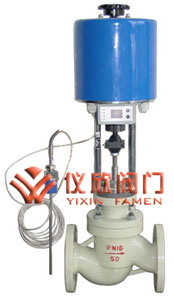

自力式電控溫度調節閥 | 自力式電控溫度調節閥尺寸圖 |
本系列產品公稱通徑由20至200mm,公稱壓力有1.0、1.6、4.0、6.4MPa,使用溫度范圍由-20℃~350℃,接受信號為0~10mA.DC或4~20mA.DC來改變被調介質流量,使被控工藝參數保持在給定值,其中單座調節型適用于壓差較小,介質粘度較大或稍有顆粒雜質場合。套筒調節型適用于壓差較大場合
閥體、閥蓋:HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯:ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推桿、襯套:2Cr13
墊片:橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管:1Cr18Ni9Ti
連接尺寸及標準
法蘭標準:鑄鐵法蘭按GB4216-84、鑄鐵法蘭按GB9113-88
法蘭密封面型:PN10、PN16為凸面
PN40、PN64為凹凸面,閥體為凹面
結構長度:GB12221-89
夾套保溫型夾套載熱體接口:對焊φ18×4
閥體法蘭及法蘭端面距離可以按用指定的標準制造。如ANSI、JIS、DIN等標準
公稱通徑DN(mm) (閥座直徑dn) |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
(10) | (12) | (15) | (20) | ||||||||||||
額定流量系數 | 直級 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
額定行程 | 16 | 25 | 40 | 60 | |||||||||||
公稱壓力PN(MPa) | 1.0 1.6 4.0 6.4 | ||||||||||||||
固有流量特性 | 直線、等百分比 | ||||||||||||||
固有可調比 | 50 | ||||||||||||||
允許泄漏量 | 單座 | 硬密封:IV級 軟密封:VI級 | |||||||||||||
套筒 | 硬密封:II級 軟密封:VI級 | ||||||||||||||
工作溫度t(℃) | -20~200 -40~250 -40~450 -60~450 | ||||||||||||||
信號范圍(mA.DC) | 0~10 4~20 | ||||||||||||||
作用方式 | 電關式 電開式 | ||||||||||||||
使用環境溫度(℃) | 電動調節閥:-20~70℃ | ||||||||||||||
使用環境濕度 | 電動調節閥:≤95% | ||||||||||||||
電源電壓 | 220V 50Hz |
本產品性能指標貫徹GB/T4213-92。 配套用電動執行機構有關技術參數
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
電動執機機構 | 普通型 | ZAZ-60 DKZ-310 |
ZAZ-60 DKZ-310 |
DKZ-410 | DKZ-410 DKZ-510 |
|||||||
電子型 | JHZAZ1 | JHZAZ1 | JHZAZ3 | JHZAZ3 | ||||||||
電動執行機構推力(N) 全行程時間(S) |
普通型 | 400 4000 |
400 4000 |
6400 | 6400 16000 |
|||||||
電子型 | 2000 | 4000 | 6000 | 8000 | ||||||||
普通型 | 12.5 | 20 | 32 | 48 | ||||||||
電子型 | 30 | 30 | 48 | 60 | ||||||||
消耗功率(N) | 普通型 | 28 | 35 | |||||||||
電子型 | 6 | 15 | 25 | 40 |
表中數據僅為常規配置,具體選用根據主要參數及用戶要求而定。
單座調節型允許壓差表 單位:MPa
公稱通徑 (mm) 推力(N) |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
10 | 12 | 15 | 20 | |||||||||||
400 | 3.90 | 2.71 | 1.73 | 0.95 | 0.62 | 0.37 | 0.24 | 0.15 | ||||||
2000 | 6.40 | 6.40 | 6.40 | 4.87 | 3.11 | |||||||||
4000 | 6.40 | 6.40 | 6.40 | 6.40 | 6.11 | 3.73 | 2.39 | 1.53 | ||||||
6000 | 1.38 | 0.91 | 0.54 | |||||||||||
6400 | 1.45 | 0.95 | 0.61 | 0.40 | 0.28 | 0.15 | ||||||||
8000 | 0.50 | 0.34 | 0.19 | |||||||||||
16000 | 0.98 | 0.68 | 0.38 |
套筒調節型允許壓差表 單位:MPa
公稱通徑 推力(N) |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
---|---|---|---|---|---|---|---|---|---|---|---|
400 | 1.94 | 1.62 | 1.31 | 1.08 | 0.88 | ||||||
2000 | 6.40 | 6.40 | |||||||||
4000 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | ||||||
6000 | 6.40 | 6.40 | 6.40 | ||||||||
6400 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | |||||
8000 | 6.40 | 6.40 | 6.40 | ||||||||
16000 | 6.40 | 6.40 | 6.40 |
序號 | 項目 | 單座閥 | 套筒閥 |
---|---|---|---|
1 | 基本誤差(%) | ±2.5 | |
2 | 回差(%) | 2.0 | |
3 | 死區(%) | 3.0 | |
4 | 額定行程偏差(%) | +2.5 | |
5 | 額定流量系數偏差(%) | ±10 |
