        自力式氮封閥

        一、自力式氮封閥 概述

        ZZDQ 氮封裝置,由控制閥門、執行器、壓力彈簧、指揮器、脈沖管等部件組成。 自力式氮封閥主要用于保持容器頂部保護氣體(一般為氮氣)的壓力恒定,以避免容器內物料與空氣直接接觸,防止物料揮發、被氧化,以及容器的安全。 特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。

        自力式氮封閥 自力式氮封閥

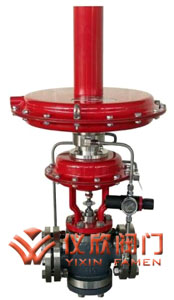

        ZZDG 供氮裝 ZZDX 泄氮裝置

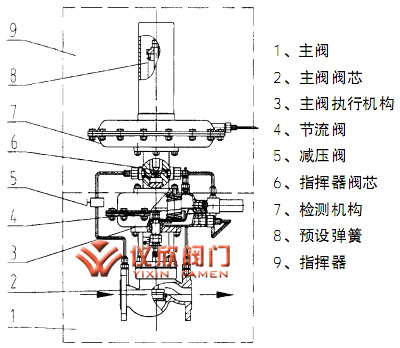

        二、自力式氮封閥 結構簡圖

        自力式氮封閥 自力式氮封閥

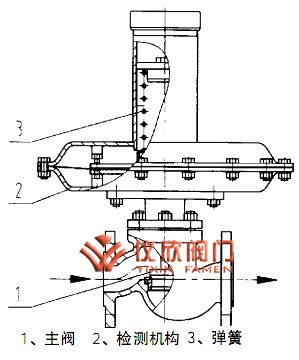

        圖1 ZZDG 供氮裝 圖2 ZZDX 泄氮裝置

        三、自力式氮封閥 工作原理

        供氮裝置(見圖1),將設在罐頂的取壓點的介質經導壓管引入檢測機構(7),介質在檢測元件上產生一個作用力與與彈簧(8)、預緊力相平衡。 當罐內壓力降低至低于供氮裝置壓力設定點時,平衡破壞,使指揮器閥芯(6),打開,使閥前氣體經減壓閥(5),節流閥(4)、進入主閥執行機構(3)上、 下膜室,打開主閥閥芯(2),向罐內充注氮氣;當罐內壓力升至供氮裝置壓力設定點,由于預設彈簧力,關閉指揮器閥芯(6)、由于主閥執行機構中的 彈簧作用,關閉主閥,停止供氮。

        泄氮裝置(見圖2),該裝置采用內反饋結構,介質直接經閥蓋進入檢測機構(2),介質在檢測元件上產生一個作用力與預設彈簧(3)預緊力相平 衡。當罐內壓力升高至高于泄氮裝置壓力設定點時,平衡被破壞,使閥芯(1)上移,打開閥門,向外界泄放氮氣;當罐內壓力降至泄氮裝置壓力設定 點,由于預設彈簧力作用,關閉閥門。

        四、自力式氮封閥 技術參數和性能

        閥體

        公 ?稱 ?通? 徑 ? DN25、32、40、50、65、80、100mm
        公 ?稱 ?壓? 力 ? PN1.0M Pa JB/T79.1-94、79.2-94等
        法 ?蘭 ?標? 準 ?
        閥 體 ?材 ?料 ? 鑄鐵(HT200)、鑄鋼(ZG230-450)、鑄不銹鋼(ZG 1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
          閥芯材料 硬 密 ?封 ? 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti) 不銹鋼鑲嵌橡膠圈
        軟 密 ?封 ?
        閥 ?桿? 材 ?料 ? 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)
        流 量 ?特 ?性 ?
        使 ?用 ?溫 度 ?

        執行器

        壓力設定范圍(KPa) 0.4~0.5 5~10 9~14 13~19 18~24 22~28 27~33
        36~44 42~51 49~58 56~66
        膜蓋材料 A3、A4鋼板涂四氟乙烯
        膜片材料 丁晴橡膠、乙炳橡膠、氟橡膠、耐油橡膠

        性能

        設定值偏差±5% 允許泄露量
        允許泄露量 標準型 IV級(符合GB/T4312-92標準)
        嚴密型 VI級(符合GB/T4312-92標準)

        五、自力式氮封閥 額定流量系數、額定行程、性能

        ZZDG供氮裝置

        公稱通徑DN 25 32 40 50 65 80 100
        閥座通徑Dn 5 6 7 8 10 12 15 20 25 32 40 50 65 120 100
        流量系數Kv 0.2 0.32 0.5 0.8 1.8 2.8 4.4 6.9 11 20 30 48 75 120 190
        額定行程L 8 10 14 20 25

        ZZDX泄氮裝置

        公稱通徑DN 20 25 32 40 50 65 80 100
        閥座通徑Dn 20 25 32 40 50 65 80 100
        流量系數Kv 6.9 11 20 30 48 75 120 190
        額定行程L 8 10 14 20 25

        六、自力式氮封閥 外形尺寸

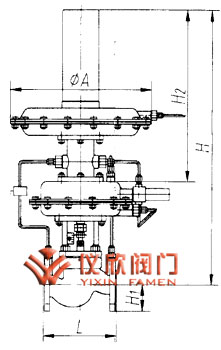

        供氮裝置外形尺寸及重量

        公稱通徑DN(mm) 25 32 40 50 65 80 100 供氮裝置外形尺寸圖
        L 160 180 200 230 290 310 350
        A 308 308 308 308 394 394 394
        H2 415 415 415 115 415 415 415
        H1 60 75 80 85 95 105 120
        H 720 730 730 750 790 840 890
        重量(kg) 32 35 40 50 90 115 280

        供氮裝置外形尺寸及重量

        公稱通徑DN(mm) 25 32 40 50 65 80 100 泄氮裝置外形尺寸圖
        L 160 180 200 230 290 310 350
        A 308 308 308 308 394 394 394
        H1 60 75 80 85 95 105 120
        H 380 400 420 430 550 560 570
        重量(kg) 12 13 15 17 20 28 38
