低溫閘閥

一、低溫閘閥 概述

低溫閥門有二種閥蓋設計形式。第一種是螺栓式閥蓋,按這種設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)??蛻?hù)有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封??蛻?hù)有特殊要求時也可采用透焊連接。
壓力等級:1.6Mpa~2.5Mpa 產品規格:DN15~300mm 產品材質:碳鋼、不銹鋼、高溫鋼 適用溫度:-45oC~197 oC 適用介質:乙烯、丙烯、液氮、液氫

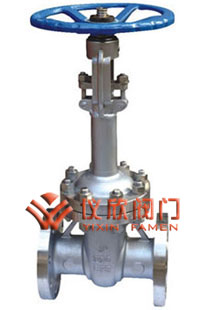

低溫閘閥 低溫閘閥

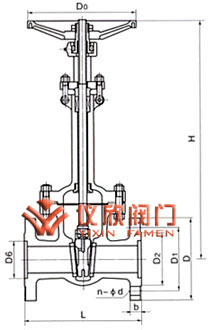

低溫閘閥 低溫閘閥尺寸圖

二、低溫閘閥 技術要求

1、設計、制造及驗收按JB/T 7749-95
2、主體材料:LCB、LF1、LF3、LC3、CF8、F304等
3、結構長度按GB/T 12221-1989標準
4、法蘭連接尺寸按JB/T 79-1994標準
5、適用溫度:-46~196°C
6、閥門的檢驗和試驗按JB/T 9092-1999標準

三、低溫閘閥 主要零部件材料

1、閥體、閥蓋:不銹鋼
2、閥桿: 1Cr18Ni9Ti
3、閘板、閥座密封面: 堆焊硬質合金
4、閥桿螺母: 鋁青銅
5、墊片: 低溫石棉、蠟浸石棉橡膠板
6、填料: 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉繩
7、手輪:球墨鑄鐵或可鍛造鐵

四、低溫閘閥 外型尺寸

型號 公稱壓力 尺寸
DN 10 15 20 25 32 40 50 65 80 100 150 200
DJ41Y-16 1.6 L 130 130 150 160 190 200 230 290 310 350 480 600
H 320 326 350 412 420 471 500 550 590 652 820 920
D0 120 120 160 160 160 200 240 240 320 320 360 400
重量 4 5 10 11 12 20 29 320 460 58 101 190

DJ41Y-25
2.5 L 130 130 150 160 19 200 230 290 310 350 480 600
H 340 344 360 432 440 490 520 570 620 682 850 950
D0 120 120 160 160 160 200 240 280 320 360 400 400
重量 5 6 10 11 12 21 30 32 50 60 125 194
DJ41Y-40 4.0 L 130 130 150 160 190 200 230 290 310 350 480 600
H 340 344 360 432 440 49 520 570 620 982 860 952
D0 120 120 160 160 160 200 240 280 320 360 400 400
重量 5 6 10 11 12 21 30 32 50 60 134 195
