彈簧微啟式安全閥

一、彈簧微啟式安全閥 概述

A27H/A28型彈簧微啟式安全閥適用于工作溫度≤200℃的水、空氣、蒸氣等介質的設備或管路上。A27Y彈簧微啟式安全閥適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。

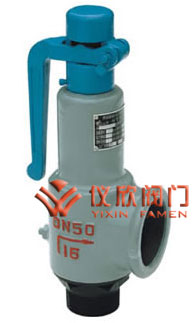

彈簧微啟式安全閥	彈簧微啟式安全閥

二、彈簧微啟式安全閥 系列型號

A27H-40	A27Y-10P	A27Y-10R
A27H-10	A27Y-16P	A27Y-16R
A27H-16	A27Y-25P	A27Y-25R
A27H-25	A27Y-40P	A27Y-40R

三、彈簧微啟式安全閥 主要零部件材料

NO.	零件名稱	A27H材料	A27W-P材料	A27W-R材料
1	閥體	HT350	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	閥座	35	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
3	調節(jié)圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
6	閥桿	2Cr13	2Cr13	1Cr18Ni9Ti
7	調整螺桿	45	2Cr13	1Cr18Ni9Ti
8	保護罩	ZG200-400	ZG200-400	1Cr18Ni9Ti
	密封面材料	堆焊D507	堆焊Co基硬質合金

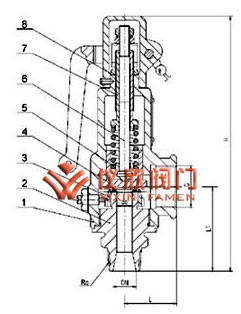

四、彈簧微啟式安全閥 外形尺寸和連接尺寸

公稱通徑	尺寸
	do	Rc	L	L1	G	H
15	10	1/2"	40	65	1/2"	135
20	15	3/4"	45	70	3/4"	140
25	20	1"	45	76	1"	155
32	25	11/4"	55	85	11/4"	170
40	32	11/2"	55	85	11/2"	310
50	40	2"	67	100	2"	322
65	50	21/2"	76	112	21/2"	344
80	65	3"	110	135	3"	395
