先導式安全閥

一、先導式安全閥　概述

先導式安全泄壓閥是一種新穎結構的安全閥。主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域，是受壓設備、容器或管路上的最佳超壓保護裝置。其主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。

二、先導式安全閥 主要零部件材料

NO. 零件名稱 Ax46Y/F 材料 KAX46Y/F材料
1 閥體 WCB WCB
2 閥瓣 2Cr13/2Cr13+PTFE 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
3 導向套 1Cr18Ni9Ti 1Cr18Ni9Ti
4 彈簧 50CrVA 50CrVA
5 O型圈 氟橡膠 氟橡膠
6 閥蓋 25 25
7 導閥 部件
先導式安全閥 先導式安全閥

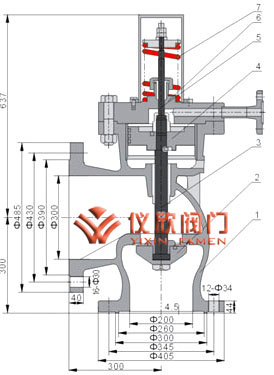

先導式安全閥 先導式安全閥結構圖

三、先導式安全閥 主要外形連接尺寸

型號 公稱通徑 do L L1 L2 H DN' D D1 D2 D6 b Z-?d D' D1' D2' D6' b' Z'-?d'
(K)Ax46 F -16
Y
AF46Y-16 		25 15 110 95 150 365 32 115 85 65 16 4-14 140 100 78 18 4-18
32 20 115 100 150 375 40 140 100 78 18 4-18 150 110 85 18 4-18
40 25 120 110 160 390 50 150 110 85 18 4-18 165 125 100 20 4-18
50 32 135 120 160 410 65 165 125 100 20 4-18 185 145 120 20 4-18
65 40 160 140 175 435 80 185 145 120 20 4-18 200 160 135 20 8-18
80 50 170 135 175 451 100 200 160 135 20 8-18 220 180 155 22 8-18
100 65 195 175 195 500 125 220 180 155 22 8-18 250 210 185 24 8-18
125 80 210 190 220 526 150 250 210 185 22 8-18 285 240 210 24 8-23
150 100 255 230 265 623 175 285 240 210 24 8-23 315 270 240 26 8-23
200 125 300 260 300 690 250 340 295 265 26 12-23 405 355 320 30 12-26
(K)Ax46 F >25
Y
AF46Y-25 		25 15 110 95 150 365 32 115 85 65 16 4-14 140 100 78 18 4-18
32 20 115 100 150 375 40 140 100 78 18 4-18 150 110 85 18 4-18
40 25 120 110 160 390 50 150 110 85 18 4-18 165 125 100 20 4-18
50 32 135 120 160 410 65 165 125 100 20 4-18 185 145 120 20 4-18
65 40 160 140 175 435 80 185 145 120 22 8-18 200 160 135 20 8-18
80 50 170 135 175 451 100 200 160 135 22 8-18 220 180 155 22 8-18
100 65 195 175 195 500 125 230 190 160 24 8-23 250 210 185 22 8-18
125 80 210 190 220 526 150 270 220 188 28 8-26 285 240 210 24 8-23
150 100 255 230 265 623 175 300 250 218 30 8-26 310 270 240 26 8-23
200 125 300 260 300 690 250 360 310 278 34 12-26 405 355 320 30 12-26
(K)Ax46 F -40
Y
AF46Y-40 		25 15 110 95 150 365 32 115 85 65 58 16 4-14 140 100 78 18 4-18
32 20 115 100 150 375 40 140 100 78 66 18 4-18 150 110 85 18 4-18
40 25 120 110 160 390 50 150 110 85 76 18 4-18 165 125 100 20 4-18
50 32 135 120 160 410 65 165 125 100 88 20 4-18 185 145 120 20 4-18
65 40 160 140 175 435 80 185 145 120 110 22 8-18 200 160 135 20 8-18
80 50 170 135 175 451 100 200 160 135 121 22 8-18 220 180 155 22 8-18
100 65 195 175 195 500 125 235 190 160 150 24 8-23 250 210 185 22 8-18
125 80 210 190 220 526 150 270 220 188 176 28 8-26 285 240 210 24 8-23
150 100 255 230 265 623 175 300 250 218 204 30 8-26 310 270 240 26 8-23
200 125 300 260 300 690 250 375 320 282 260 38 12-30 405 355 320 30 12-26
(K)Ax46 F -64
Y
AF46Y-64		 25 15 110 100 160 365 32 140 100 78 58 22 4-18 140 100 78 66 18 4-18
32 20 130 110 160 375 40 155 110 82 66 24 4-23 150 110 85 76 18 4-18
40 25 130 120 170 445 50 170 125 95 76 24 4-23 165 125 100 88 20 4-18
50 32 135 130 195 460 65 180 135 105 88 26 4-23 185 145 120 110 22 8-18
65 40 175 160 225 495 80 205 160 130 110 28 8-23 200 160 135 121 22 8-18
80 50 175 160 225 525 100 215 170 140 121 30 8-23 235 190 160 150 24 8-23
100 65 195 195 245 565 125 250 200 168 150 32 8-26 270 220 188 176 28 8-25
150 100 280 265 265 610 200 345 280 240 204 38 8-34 375 320 282 260 38 12-30
200 125 300 295 300 680 250 405 345 300 260 44 12-34 450 385 345 313 42 12-34
(K)Ax46 F -100
Y
AF46Y-100 		25 15 110 100 160 365 32 140 100 78 58 24 4-18 140 100 78 66 18 4-18
32 20 130 110 160 375 40 155 110 82 66 24 4-23 150 110 85 76 18 4-18
40 25 130 120 170 445 50 170 125 95 76 26 4-23 165 125 100 88 20 4-18
50 32 135 130 195 460 65 195 145 112 88 28 4-26 185 145 120 110 22 8-18
65 40 175 160 225 495 80 220 170 138 110 32 8-26 200 160 135 121 22 8-18
80 50 175 160 225 525 100 230 180 148 121 34 8-26 235 190 160 150 24 8-23
100 65 195 195 245 565 125 265 210 172 150 38 8-30 270 220 188 176 28 8-25
150 100 280 265 265 610 200 355 290 250 204 46 12-34 375 320 282 260 38 12-30
200 125 300 295 300 680 250 430 360 312 260 54 12-41 450 385 345 313 42 12-34
