安全溢流閥

一、安全溢流閥 概述

AY42H、YA802Y型安全溢流閥適用于工作溫度≤200℃的石油、化工以及其它液壓輸送管路中，作為設備的超壓保護裝置。

二、安全溢流閥 主要性能規范

型號	公稱壓力	開啟壓力分級	工作溫度（℃）	適用介質
AY42H-160 YA802Y-160	16.0	6.3～16.0	200	水、油品等
AY42H-250 YA802Y-250	25.0	10.0～25.0
AY42H-400 YA802Y-400 YA802Y-600	40.0-60.0	20.0～60.0

安全溢流閥	A安全溢流閥

三、安全溢流閥 主要零部件材料

NO.	零件名稱	材料
1	閥體	碳鋼
2	閥座	不銹鋼
3	閥瓣	不銹鋼
4	閥蓋	焊接件
5	彈簧	50CrVA

四、安全溢流閥 外形尺寸和連接尺寸

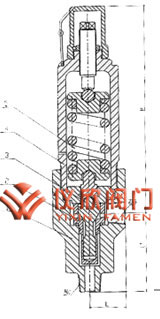

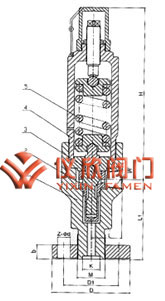

安全溢流閥結構圖	A安全溢流閥結構圖

型號	公稱通徑	尺寸
		Rc	ZG	L	L1	≈H
YA802Y-600	15	1/2"	1/2"	52	90	250
	25	1"	1"	52	113	275
	40	11/2"	11/2"	52	157	336

型號	公稱通徑	尺寸
		D	D1	K	M	Z-￠d	b	L	L1	Rc	≈H
AY42H-160 AY42H-250 AY42H-400	15	135	95	25	M48×2	4-22	25	65	140	1/2"	329
	25	165	115	30	M52×2	6-26	28	80	150	1"	447
	25	200	145	38	M80×3	6-29	40	90	180	11/2"	485
	32	225	170	42	M100×3	6-33	50	100	200	21/2"	570
