        電動調節閥

        Y型鍛鋼截止閥

        一、Y型鍛鋼截止閥 概述

        Y型鍛鋼閥有三種閥蓋設計形式。第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封??蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋,按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封??蛻粲刑厥庖髸r也可采用全焊二連接。第三種為壓力自緊式閥蓋,按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封。 可設計成“Y”型閥的有截止閥和止回閥。

        二、Y型鍛鋼截止閥 結構和特征

        1. 壓力自緊封Y型截止閥和止回閥閥門符合ANSI B16.34。檢驗與測試按API598,標記按MSS-SP-25。
        2. 采用以下結構
        3. 全徑或縮徑
        4. 升降式和球式止回閥
        5. 按需內置彈簧
        6. 可拆卸實心閥瓣
        7. 自定心壓板壓套式
        8. 整體式上密封座
        9. 明桿支架型(OS&Y)
        10. 螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
        11. 承插端符合ASME B16.11
        12. 螺紋連接端(NPT)符合ANSI/ASME B1.20.1
        13. 閥瓣可變換為針型、節流型、球型、止回型

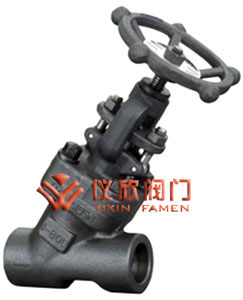

        Y型鍛鋼截止閥 Y型鍛鋼截止閥

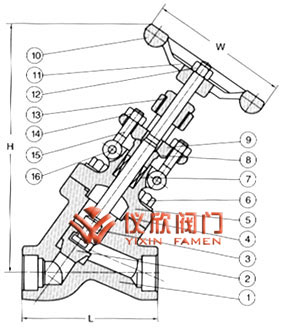

        Y型鍛鋼截止閥 Y型鍛鋼截止閥結構圖

        三、Y型鍛鋼截止閥 零件材料表

        序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM
        Type A105 Type A182 F22 Type A182 F304(L)  Type A182 F316(L)
        1 閥體 A105N A182 F22 A182 F304(L) A182 F316(L)
        2 閥瓣 A105N A276 304 A276 304(L) A276 316(L)
        3 閥桿 A182 F6a A182 F304(L) A182 F316(L)
        4 密封座 A105N A182 F304 A182 F304(L) A182 F316(L)
        5 密封環 F182 F304L A182 F304(L) A182 F316(L)
        6 閥蓋 A105N A182 F22 A182 F304(L) A182 F316(L)
        7 墊圈 A105N A182 F22 A182 F304(L) A182 F316(L)
        8 閥桿螺母 A276 F420
        9 軸承壓蓋 A194 2H A194 4 A194 8 A194 8M
        10 鎖緊螺母 A194 2H A194 4 A194 8 A194 8M
        11 手輪 A197
        12 對夾塊 A105 A182 F22 A182 F304(L) A182 F316(L)
        13 螺栓 A193 B7 A193 B16 A193 B8 A1983 B8M
        14 螺母 A194 2H A194 4 A194 8 A194 8M
        15 填料壓板 A216 WCB A351 CF8
        16 活節螺栓 A193 B7 A193 B16 A193 B8 A1983 B8M
        17 螺母 A194 2H A194 4 A194 8 A194 8M
        18 圓柱銷 A276 420 A182 F304
        19 填料壓套 A276 410   A182 F304
        20 吊耳 A105 A182 F22 A182 F304(L) A182 F316(L)
        21 提升螺母 A194 2H A194 4 A194 8 A194 8M
        22 填料 不銹鋼絲+柔性石墨
        適用介質 水、蒸汽、油品等 水、蒸氣、油品等 硝酸、醋酸等
        適用溫度 -29°C~425°C -29°C~550°C -29°C~200°C

        注意:客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼;AS=合金鋼;SS=不銹鋼;

        四、Y型鍛鋼截止閥 尺寸參數表

        Y型鍛鋼截止閥 Y型鍛鋼截止閥

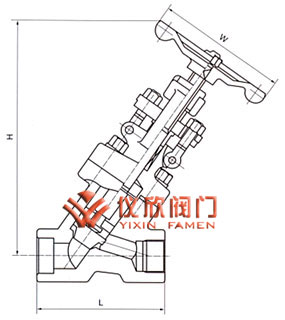

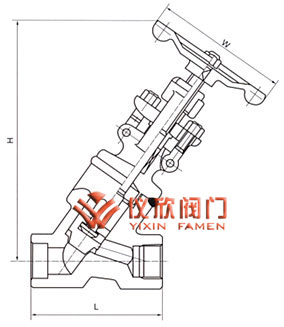

        Y型鍛鋼截止閥結構圖 Y型鍛鋼截止閥結構圖
        NPS 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″
        L 900-150Lb 140 140 140 178 178 216
        2500Lb 186 186 186 232 232 279
        H(開) 333 333 332 408 406 524
        W 125 125 160 160 180 200
        重量 900Lb-1500Lb 11.2 10.5 10.1 21.0 19.6 40.4
        2500Lb 12.3 11.6 10.8 28.0 26.4 43.8
