儀欣閥門:氣動控制閥>>氣動調節閥>>氣動V型球閥

ZSHV氣動V型球閥|氣動V型調節球閥

一、氣動V型球閥 概述

ZSHV氣動V型球閥是一種具有全新設計理 念及結構的新型 V 型調節球閥,與傳統的硬密封 V 型球閥 相比,密封更可靠,性能更優良。
主要特點有:
1、 氣動V型球閥閥座采用新型高彈性耐高溫材料及特殊的熱處理工 藝,密封副采用碟片式密封結構,耐磨性好,摩擦力 小,球芯不易卡死,密封優良,使用壽命長;
2、 氣動V型球閥球芯呈特殊扇形,閥在關閉時,V 型缺口與閥座產生 楔形剪切作用,具有極好的切斷性能和調節性能。 該閥廣泛適用于控制紙漿、污水、含有纖維和固體顆粒懸濁介質以及高溫蒸汽、干氣體等介質。

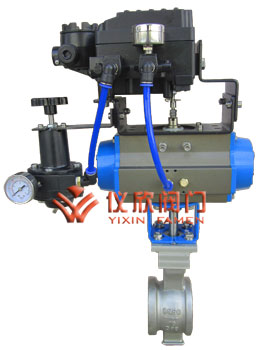

氣動V調節球閥 氣動V調節球閥

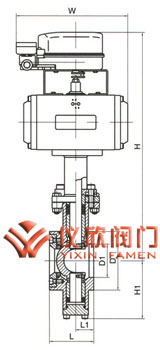

氣動V型球閥 氣動V型球閥尺寸圖

二、氣動V型球閥 閥體及內件技術參數

型式 直通兩體式鑄造?V 型球閥?DN25~200
直通整體式鑄造?V 型球閥?DN250~300
公稱通徑 DN25、32、40、50、65、80、100、125、150、200、250、300
公稱壓力 ANSI 150、300 Lb;JIS 10、20 K;PN1.6、2.5、4.0MPa
連接形式 法蘭連接:RF、FM,標準按?? ?ANSI B16.5;JIS B2201;HG20596(或?GB9113-2000)
閥體材質 WCB / SCPH2,WC6/ SCPH21,WC9/ SCPH32,CF8 / SCS13A,? CF8M / SCS14A
閥體、閥內件材料的組合及工作溫度范圍請參閱表?1
使用溫度 常溫型:-29~+150℃ 高溫型:+150~+450℃
填料 常溫型:楔型聚四氟乙烯填料 高溫型:柔性石墨成型填料
與執行機構連接 符合?ISO 5211/1~5211/3-1982
閥芯型式 V 型缺口閥芯
流量特性 近似等百分比性,請參照圖?2
流量系數 請參見表?2
閥內件材質 閥體、閥內件材料的組合及工作溫度范圍請參閱表?1
球芯轉角 90°
扭矩 請參見表?4

三、氣動V型球閥 執行機構性能參數

型式 GT 型氣缸執行機構
供氣壓力 0.40~0.70MPa
氣源接頭 Rc1/4
環境溫度 -30~+70℃
選配附件 定位器、空氣過濾減壓閥、電磁閥、限位開關、手輪機構、其它

整機性能

作用方式 單作用氣缸執行機構:正作用(氣壓增加閥閉);反作用(氣壓增加閥開) 雙作用氣缸執行機構:隨輸入定位器信號的增加閥開或閥閉
可?? ?調?? ?比 300:1
閥座泄漏量 金屬閥座:符合?FCI 70-2-1998(ASME B16.104)和?GB4213-1992? Ⅳ級? 和? Ⅴ級? 要求
回差 1.5%(帶定位器)
線性 ±1.5%(帶定位器)
始終點偏差? ±2%
允許壓差? 請參閱? 表?5
外形尺寸和重量 請參閱? 表?8、9、10? 和? 圖?3、4、5

特殊規格

閥體組件特殊檢查 流量特性檢查、材料檢查(實驗報告)、非破壞檢查、放射線檢查
閥體組件特殊清洗 完全除油、除水處理
  閥體組件? 及? 執 行機構特殊規格 特殊材質處理 禁銅處理 特殊空氣配管和特殊接頭
防沙、防塵型 防強腐蝕型 真空工作條件用
熱帶地區用 寒帶地區用 指定色涂層
接觸大氣部分?SUS 不銹鋼螺栓、螺母 快速開啟或關閉時間

四、氣動V型球閥 主要零件材料及內部結構

本體材質為碳鋼
1 底座 WCB LCB WC9
2 閥體 WCB LCB WC9
3 下閥軸 2Cr13 2Cr13 2Cr13
4 密封圈 PTFE/PPL
PPL
5 V球 CF8 CF8M CF3M
6 上閥軸 2Cr13 2Cr13 2Cr13
7 填料 柔性石墨/PTFE
8 填料壓蓋 WCB LCB WC9
9 壓板 WCB LCB WC9
本體材質為不銹鋼
1 底座 CF8 CF8M CF3M
2 閥體 CF8 CF8M CF3M
3 下閥軸 304 316 316L
4 密封圈 PTFE/PPL
5 V球 CF8 CF8M CF3M
6 上閥軸 304 316 316L
7 填料 柔性石墨/PTFE
8 填料壓蓋 CF8 CF8M CF3M
9 壓板 CF8 CF8M CF3M

五、氣動V型球閥 KV值及流量特性

公稱通徑 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 28 31 37 40 53 66 89 104 130 173 212 255
流量系數?Kv 30 35 56 90 140 230 387 600 965 1567 2400 3900

六、氣動V型球閥 允許壓差

閥配用 GTE 單作用氣缸執行機構 (帶定位器)

  執行機構 氣源壓力
(MPa)
允許壓差(MPa)
公稱通徑
25 32 40 50 65 80 100 125 150 200 250 300
GTE100-08     0.5 4.0 2.3 2.3 1.6
GTE115-10       4.0
GTE190-10         4.0 2.3
GTE210-10             2.3
GTE255-08               1.6 1.6
GTE255-10               2.3   1.6
GTE300-10                 2.3 2.3
GTE350-10                     2.0 1.6

閥配用 GTD 雙作用氣缸執行機構 (帶定位器)

  執行機構 氣源壓力
(MPa)
允許壓差(MPa)
公稱通徑
25 32 40 50 65 80 100 125 150 200 250 300
GTD090 0.5 4.0 4.0 4.0 1.6
GTD100       4.0
GTD145         4.0 2.3
GTD160             2.3 2.3
GTD210                 2.3 1.6
GTD255                   2.3
GTD300                     2.3
GTD350                       2.3

七、氣動V型球閥 尺寸及重量

公稱通徑 H H1 H2 H3 L L1 D 重量 氣源接口
25 380 57 160 73 50 177 64 9 G1/8”
32 420 60 175 93 55 203 76 10 G1/4”
40 440 63 190 93 60 216 82 19
50 480 92 200 93 75 284 100 36
65 510 100 230 108 145 290   48
80 600 108 250 108 165 368   70
100 680 117 270 108 194 420   98
125 750 140 320 135 210 583   240
150 850 177 355 135 222 662   252
200 920 200 425 138 243 1359   340 M16ⅹ1.5
250 1150 252 520 138 297 1448   562
300 1400 270 575 138 338 1850   610
350 1500 300 655 138 450 1850   892
400 1600 340 740 138 500 1850   956
