        電動調節閥

        Q44三通球閥,Q45三通球閥

        一、三通球閥 概述

        Q44L型兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。也能實現管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。(如下L型流向圖)
        四閥座密封三通球閥造型美觀,結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,同時也可關閉任一通道,使另外兩個通道連通,靈活控制管路中介質的合流或分流。(如下T型流向圖)

        三通球閥 三通球閥

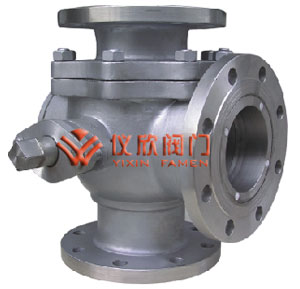

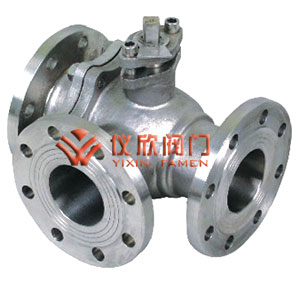

        Q44L型三通球閥 Q45T型三通球閥

        二、三通球閥 主要性能范圍

        公稱壓力
        PN(MPa)
        試驗壓力
        殼體 高壓液密封 低壓液密封
        1.6 2.4 1.76 0.6
        2.5 3.75 2.75
        4.0 6.0 4.4
        CLASS150 3.0 2.2
        適用工況 適用介質 水、油品、氣等非腐蝕介質和酸堿腐蝕介質
        適用溫度 -28~350℃
        應用規范 連接法蘭 JB79-59 GB9113、
        HG20592-97、 ANSI B16.5
        檢驗試驗 JB/T 9092-99 、API598

        三、三通球閥 主要零件材料

        零件名稱 材質
        GB ASTM
        閥體、閥蓋 WCB A216-WCB
        密封圈 PTFE、對位聚苯 PTFE、對位聚苯
        球體 1Cr18Ni9Ti SS 304
        閥座、閥桿 2Cr13 A246-416
        雙頭螺栓 35CrMoA A193-B7

        四、L型三通球閥 連接尺寸和外形

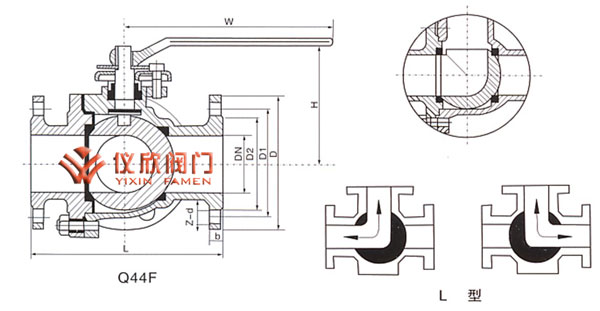

        L型三通球閥流向圖

        L型國標連接尺寸和外形 PN1.6MPa

        型號 公稱通徑
        DN(mm)
        尺寸(mm)
        L L2 D D1 D2 b f Z-d H W
        Q44F-16C
        (P)
        (R)
        15 150 72 95 65 45 14 2 4-14 95 130
        20 160 80 105 75 55 14 2 4-14 110 130
        25 180 90 115 85 65 14 2 4-18 120 140
        32 200 100 135 100 78 16 2 4-18 144 180
        40 220 110 145 110 85 16 3 4-18 152 220
        50 240 120 160 125 100 16 3 4-23 182 220
        65 260 130 180 145 120 16 3 4-18 193 240
        80 280 140 195 160 135 20 3 8-18 217 270
        100 320 160 215 180 155 20 3 8-18 245 350
        125 380 190 245 210 185 22 3 8-18 282 500
        150 440 220 280 240 210 24 3 8-23 319 600
        200 550 260 335 295 265 26 3 12-23 380 1000
        250 670 310 405 355 320 30 3 12-25 460 1400
        300 720 370 460 410 375 30 3 12-25 520 1800

        L型美標連接尺寸和外形 150Lb

        公稱通徑 DN 尺寸(mm)
        (in) (mm) L D D1 D2 b f Z-φd H LO
        1/2 15 140 89 60.5 35 10 1.6 4-φ15 55 130
        3/4 20 165 98 70 43 11 1.6 4-φ15 55 130
        1 25 165 108 79.5 51 12 1.6 4-φ15 70 140
        11/4 32 220 117 79 64 13 1.6 4-φ15 75 180
        11/2 40 250 127 98.5 73 15 1.6 4-φ15 90 220
        21/2 50 260 152 120.5 92 16 1.6 4-φ19 104 260
        2 65 320 178 139.5 105 18 1.6 4-φ19 153 350
        3 80 320 190 152.5 127 19 1.6 4-φ19 187 400
        4 100 370 229 190.5 157 24 1.6 8-φ19 206 500
        5 125 510 254 216 186 24 1.6 8-φ22 252 600
        6 150 510 279 241.5 216 26 1.6 8-φ22 244 1000
        8 200 580 373 298.5 270 29 1.6 8-φ22 283 1300
        10 250 670 406 362 324 31 1.6 12-φ25 345 1600
        12 300 720 483 432 381 32 1.6 12-φ25 420 2100

        五、T型三通球閥 主要連接尺寸及重量

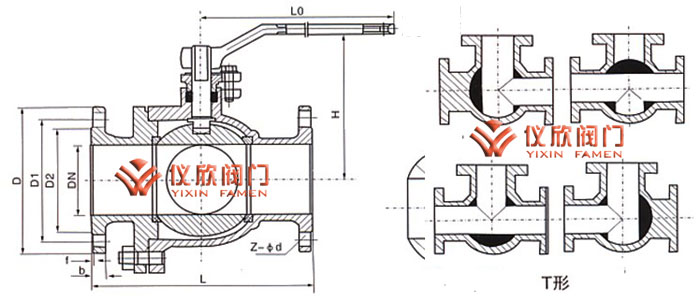

        T型三通球閥流向圖

        T型國標連接尺寸和外形 PN1.6MPa

        公稱通徑 DN 尺寸(mm)
        (in) (mm) L D D1 D2 b f Z-φd H LO
        1/2 15 140 89 60.5 35 10 1.6 4-φ15 55 130
        3/4 20 165 98 70 43 11 1.6 4-φ15 55 130
        1 25 165 108 79.5 51 12 1.6 4-φ15 70 140
        11/4 32 220 117 79 64 13 1.6 4-φ15 75 180
        11/2 40 250 127 98.5 73 15 1.6 4-φ15 90 220
        21/2 50 260 152 120.5 92 16 1.6 4-φ19 104 260
        2 65 320 178 139.5 105 18 1.6 4-φ19 153 350
        3 80 320 190 152.5 127 19 1.6 4-φ19 187 400
        4 100 370 229 190.5 157 24 1.6 8-φ19 206 500
        5 125 510 254 216 186 24 1.6 8-φ22 252 600
        6 150 510 279 241.5 216 26 1.6 8-φ22 244 1000
        8 200 580 373 298.5 270 29 1.6 8-φ22 283 1300
        10 250 670 406 362 324 31 1.6 12-φ25 345 1600
        12 300 720 483 432 381 32 1.6 12-φ25 420 2100

        T型美標連接尺寸和外形 150Lb

        型號 公稱通徑
        DN(mm)
        尺寸(mm)
        L L2 D D1 D2 b f Z-d H W
        Q45F-16C
        (P)
        (R)
        15 150 72 95 65 45 14 2 4-14 95 130
        20 160 80 105 75 55 14 2 4-14 110 130
        25 180 90 115 85 65 14 2 4-18 120 140
        32 200 100 135 100 78 16 2 4-18 144 180
        40 220 110 145 110 85 16 3 4-18 152 220
        50 240 120 160 125 100 16 3 4-23 182 240
        65 260 130 180 145 120 16 3 4-18 193 270
        80 280 140 195 160 135 20 3 8-18 217 350
        100 320 160 215 180 155 20 3 8-18 245 500
        125 380 190 245 210 185 22 3 8-18 282 600
        150 440 220 280 240 210 24 3 8-23 319 1000
        200 550 260 335 295 265 26 3 12-23 380 1300
        250 670 310 405 355 320 30 3 12-25 460 1700
        300 720 370 460 410 375 30 3 12-25 520 2100
