電動調節閥

電動防爆球閥|防爆電動球閥

一、電動防爆球閥 概述

上儀牌電動防爆球閥由O型球閥與YXQ、381RSB防爆電動執行器構成，以220V交流單相電源作為驅動電源，接受來自計算機調節器或操作器的4-20mADC，或者1-5VDC輸入信號來控制閥門開度，或者通過220V電源信號來直接驅動的運轉的電動閥，防爆等級為ExdIIBT4也可以做ExdIICT6。電動防爆球閥球體密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。

電動防爆球閥 電動防爆球閥

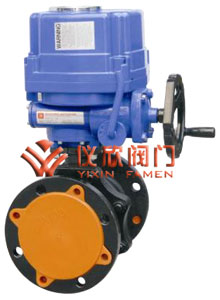

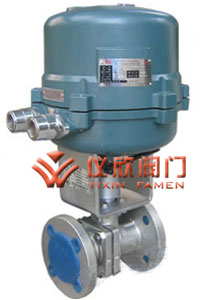

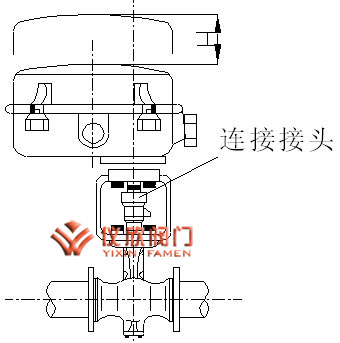

電動防爆球閥（配YXQ電動執行器） 電動防爆球閥（配381RSB電動執行器）

二、電動防爆球閥 設計標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

三、電動防爆球閥 主要零部件材料

公稱通徑 mm 15 20 25 32 40 50 80 100
額定流量系數Kv 20 38 72 110 170 270 510 940
公稱壓力 MPa 1.0；1.6；6.4
額定轉角 ° 0～90
流量特性 快開
介質溫度 ℃ -20～120
閥體材質 HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球體材質 1Cr18Ni9；0Cr18Ni12Mo2Ti
配執行機構型號 PN10、16 361RSA-05
341RSA-05		 361RS(X)B-10
341RS(X)B-10		 361RSC-30
341RSC-30
PN64 361RS(X)B-10
341RS(X)B-10		 361RSC-30
341RSC-30		 361RSD-150
341RSD-150

四、電動防爆球閥 配用YXQ系列技術參數

型號 最大輸出扭距 動作 時間 60/50HZ 最大 軸徑 電機 F級 額定電流（A）50HZ 手輪 轉數 重量
單相 三相
N·m 90° mm W 110V 220V 380V 440V N kg
YXQ-008 80 13/16 φ20 15 1.20 0.45 N/A N/A 10 7.4
YXQ-015 150 21/25 φ22 40 1.65 0.88 0.31 0.30 11 13
YXQ-020 200 21/25 φ22 40 1.67 0.89 0.31 0.30 11 13
YXQ-030 300 26/31 φ35 40 1.85 0.92 0.35 0.34 13.5 23
YXQ-050 500 26/31 φ35 90 3.60 1.55 0.59 0.58 13.5 24
YXQ-060 600 26/31 φ35 90 3.65 1.60 0.60 0.59 13.5 24
YXQ-080 800 31/37 φ45 180 4.10 2.15 0.85 0.79 16.5 29
YXQ-120 1200 31/37 φ45 180 4.20 2.35 0.87 0.81 16.5 29
YXQ-200 2000 93/112 φ65 180 4.10 2.15 0.85 0.79 49.5 78
YXQ-300 3000 93/112 φ65 180 4.20 2.35 0.87 0.81 49.5 78

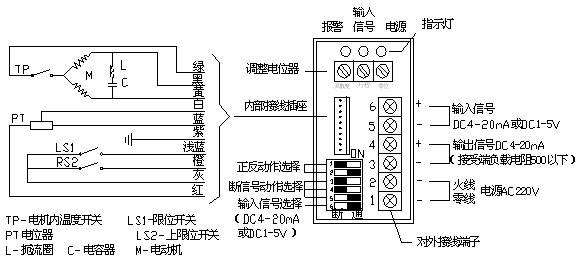

3810電動執行器接線圖：

電動防爆球閥電動執行器接線圖

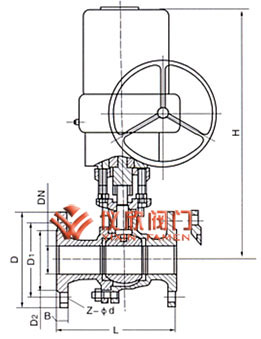

五、電動防爆球閥 主要外形尺寸

電動防爆球閥 電動防爆球閥

PN16電動防爆球閥外形尺寸

公稱通徑 L D D1 H1 H2 H3 D2
15 112 95 65 48.5 120 322 260
20 120 105 75 51.5 120 325 260
25 128 115 85 55 120 333 260
32 150 135 100 67.5 155 427 290
40 170 145 110 72.5 155 448 290
50 180 160 125 72.5 155 456 290
80 200 195 160 100 165 535 380
100 230 215 180 110 165 568 380
125 356 245 210 152 165 635 380
150 394 280 240 170 165 700 380
200 457 335 295 300 120 860 520

PN64電動防爆球閥外形尺寸

公稱通徑 L D D1 H1 H2 H3 D2
20 145 125 90 37.5 155 366 290
25 156 135 100 39 155 366.5 290
40 200 165 125 87.5 165 506 380
50 215 175 135 87.5 165 516 380
80 260 210 170 112.5 120 670 520
100 300 250 200 133 120 698 520
125 381 295 240 200 120 710 520
150 403 340 280 270 120 730 520
