電動調節閥
儀欣閥門

儀欣閥門電動控制閥>>電動球閥>>電動開關球閥

電動開關球閥

一、電動開關球閥 概述

電動開關球閥由YXX、YXR、系列電動執行器與O型球閥組成,主要用于管道上流體截斷。電動開關球閥具有結構緊湊,體積小密封性能優越等特點,通常適用于密封要求嚴格的場合,廣泛應用于化工、石油、制藥、輕工等行業的自動切斷系統。電動開關球閥閥體與執行機構的連接采用直連方式,電動執行機構無須配伺服放大器,輸入220VAC電源即可控制運轉。電動開關球閥具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置YXX、YOQ、PSQ,另外也可以根據不同的工況配防爆開關型,還有快速切斷型球閥。。

電動開關球閥 電動開關球閥

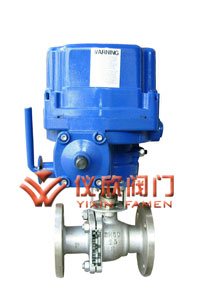

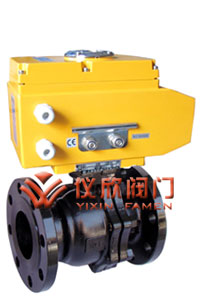

電動開關球閥(配YXX電動執行器) 電動開關球閥(配YXQ電動執行器)

二、電動開關球閥 執行標準

1、設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗:JB/T 9092、API 598。

三、電動開關球 閥技術參數和性能

YXR系列執行機構技術參數 閥體參數
電源 AC200/220V,50/60Hz 公稱通徑 DN10~300mm
輸出力矩 50N·M~2000N·M 公稱壓力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍 0~90° 0~360° 泄漏量 軟密封:零泄漏 硬密封:≤額定流量的10-5
動作時間 15秒/30秒/60秒 執行機構 可另配YXX、YXQ、PSQ等精小型電動執行器
保護裝置 過熱保護 流量特性 快開特性
環境溫度 -30°~60° 可調范圍 DN10-80 DN100-300
250:1 350:1
手動操作 同附帶手柄操作 基本誤差 ±1%
限位 電氣、機械二重限位 死區 ≤1%
防護等級 相當于IP-65 回差 ≤1%
位置測量 可選裝開關或電位計 適用溫度 密封面
驅動電機 8W/E PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
進線接口 PE1/2〞進線線鎖

四、電動開關球閥 主要性能規范

試驗壓力 (Mpa) 公稱壓力(Mpa) 壓力級 JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5~0.7

五、電動開關球閥 主要零件材質

零件名稱 材 料
閥體 WCB ZG1Cr18Ni9Ti CF8 (304) CF3 (304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M (316L)
球體、閥桿 2Cr13 1Cr18Ni9Ti 0Cr19Ni9 (304) 00Cr19Ni11 (304L) 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 (316) 00Cr17Ni12Mo2 (316L)
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 強氧化性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
電動開關球閥 電動開關球閥

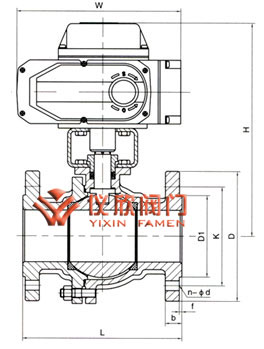

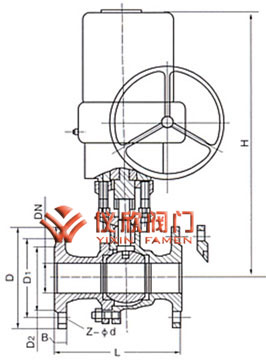

六、電動開關球閥 主要外形尺寸

公稱壓力DN L D H L1 D1 b Z-d1 H1
壓力 1.6/2.5/4.0 1.6/2.5/4.0  1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0
15 130/130/140 95 275 157 65 14/16/16 4-14 48
20 140/140/150 105 280 157 75 14/16/16 4-14 53
25 150/150/165 115 287 157 85 14/16/16 4-14 58
32 165/165/180 135 354 208 100 16/16/18 4-18 68
40 180/180/200 145 312 208 110 16/16/18 4-18 73
50 200/200/220 160 325 208 125 16/20/20 4-18 80
65 220/220/250 180 335 256 145 18/22/22 4-18/8-18/8-18 90
80 250/250/280 195 365 256 160 20/22/22 8-18 98
100 280/280/320 215/230/230 400 256 180/190/190 20/24/24 8-18/8-23/8-23 120
125 320/320/360 245/270/270 420 256 210/220/220 24/28/30 8-23/8-25/8-25 140
150 360/360/400 280/300/300 440 256 240/250/250 24/28/30 8-23/8-25/8-25 167
200 400/400/550 335/360/375 470 256 295/310/320 26/34/38 12-23/12-25/12-30 210
250 630 750 405 470 545 380
300 750 870 460 530 580 380
