電動內螺紋三通球閥|內螺紋電動三通球閥

一、電動內螺紋三通球閥 概述

電動內螺紋三通球閥由YXR、YXX、精小型電動執行器與高平臺內螺紋三通球閥組成,根據閥門的結構分為L(cháng)型與T型兩種。電動內螺紋球閥結構緊湊、外型美觀、密封性能好,通過220V電源信號或者手操器即可實現管道中介質流向的切換,也能使相互垂直的兩個通道連通或關閉。

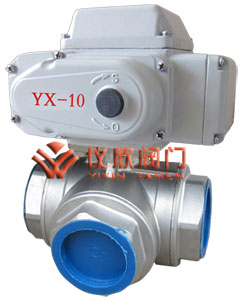

電動內螺紋三通球閥 電動內螺紋三通球閥
電動內螺紋三通球閥 電動內螺紋三通球閥尺寸圖

二、電動內螺紋三通球閥 主要零部件材料

序號NO 零件名稱 材質
1 閥體 不銹鋼CF8M/CF8
2 閥蓋 不銹鋼CF8M/CF8
3 不銹鋼CF8M/CF8
4 球墊 聚四氟乙烯PTFE
5 閥桿 不銹鋼CF8M/CF8
6 填料 聚四氟乙烯PTFE
7 中口 聚四氟乙烯PTFE
8 大薄片 聚四氟乙烯PTFE
9 壓蓋螺母 不銹鋼CF8M/CF8
10 手柄 不銹鋼CF8M/CF8
11 流向指示牌 ALUMINUM
12 華司 不銹鋼CF8
13 螺帽 不銹鋼CF8
14 鎖定裝置 不銹鋼CF8
15 皮套 塑料
16 盲蓋 不銹鋼CF8M/CF8

三、電動內螺紋三通球閥 主要外形尺寸

L型主要尺寸

SIZE d L H D1 B W1 W2 h 重量WT(g)
1/2" 12.7 64 53 97 32.0 22.4 35.0 10-24UNC 530
3/4" 16.0 76 63 126 38.0 22.4 35.0 10-24UNC 700
1" 20.0 87 66 126 43.5 22.4 35.0 10-24UNC 980
1 1 / 4 " 25.0 96 81 145 48.0 22.4 35.0 10-24UNC 1950
1 1 / 2 " 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC 2950
2" 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC 4450

T型主要尺寸

SIZE d L H D1 B F G W1 W2 h 重量WT(g)
1/2" 12.7 75 59 126 71.0 235 37.5 22.4 35.0 10-24UNC 530
3/4" 16 85 64 126 81.5 390 42.5 22.4 35.0 10-24UNC 725
1" 20 100 80 145 102.0 505 51.5 22.4 35.0 10-24UNC 1000
1 1 / 4 " 25 115 90 145 108.5 510 57.5 25.4 38.0 10-24UNC 2000
1 1 / 2 " 32 125 96 204 121.0 580 63.0 25.4 38.1 1/4-20UNC 3000
2" 38.1 148 106 204 138.5 655 73.0 25.4 38.1 1/4-20UNC 4650
