VB7000電動調節閥

一、電動二通閥,電動三通閥 概述

VB7000電動二通閥、電動三通閥配以電子驅動控制裝置后,能調節蒸汽或冷、熱水的流量,廣泛應用于中央空調、采暖、水處理、工業的流體控制。驅動器是由可逆同步馬達驅動,并帶磁性離合器。馬達通過馬達轉子與離合器所產生的磁性作用,能在停頓的情況下產生穩定的扭矩。故此當馬達沒有電流通過時能穩定地停頓在任何一點,當閥門全開或全關時磁離合器分離,停止調節。驅動器的遞增式或比例式控制器所發訊號能使馬達順時轉動或逆時轉動。

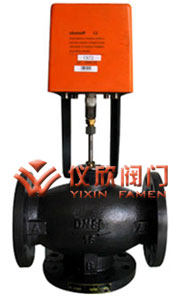

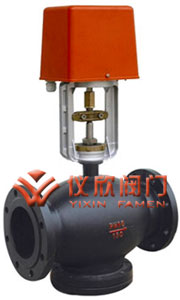

電動二通閥 電動三通閥
電動二通閥 電動三通閥

二、電動二通閥 主要技術參數

介質:熱冷水,50%乙二醇、蒸汽
介質溫度:2~180℃
公稱壓力:1.6Mpa
流量特性:等百分比或線性
可調比: 50:1
滲漏量(m3/h):KV值的0.01%

三、電動二通閥 材質

閥體:鑄鋼 WCB 鑄鐵
閥瓣、閥桿、閥座:不銹鋼
填料:聚四氟乙烯

四、電動三通閥 主要技術參數

介質:熱冷水,50%乙二醇、蒸汽
介質溫度:2~180℃
公稱壓力:1.6Mpa
流量特性:等百分比或線性
滲漏量(m3/h):KV值的0.03%

五、電動三通閥 材質

閥體:HT200灰鑄鐵
閥瓣:黃銅
閥桿:1Cr18Ni9
軸封:黃銅
密封件:三元乙丙橡膠

六、電動二通閥,電動三通閥 外形尺寸

電動二通閥 電動三通閥

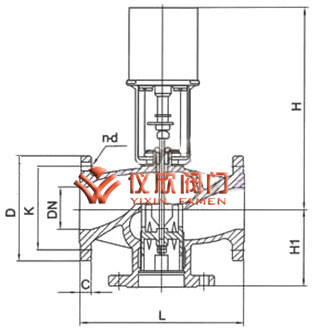

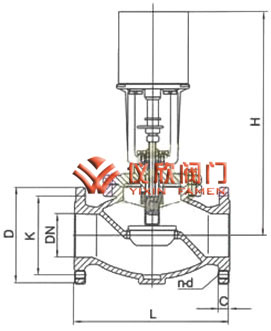

電動二通閥結構圖 電動三通閥結構圖

電動二通閥外形尺寸

型號 規格 L H D C K n-d 壓差KPa 行程
VB-7200 DN65 290 158 185 20 145 4-18 400 40
DN80 310 195 200 20 160 8-18 400 40
DN100 350 216 220 20 180 8-18 300 40
DN125 400 237 250 22 210 8-18 200 40
DN150 480 282 285 22 240 8-22 100 40
DN200 533 289 340 30 295 12-22 100 40

電動三通閥外形尺寸

型號 規格 L H H1 D C K n-d 壓差KPa 重量(KG) 行程
VB-7300 DN65 290 158 150 185 20 145 4-18 400 23 45
DN80 310 195 185 200 20 160 8-18 400 31 45
DN100 350 216 205 220 20 180 8-18 300 39 45
DN125 400 237 230 250 22 210 8-18 200 66 45
DN150 480 282 280 285 22 240 8-22 100 87 45
DN200 533 289 340 340 30 295 12-22 100 90 45
