儀欣閥門:電動控制閥>>電動調節閥>>ZAZ系列電動調節閥

ZAZN電動雙座調節閥

ZAZM電動套筒調節閥

ZAZP電動單座調節閥

一、ZAZ系列電動調節閥 概述

ZAZ(P、N、M)型電動調節閥電動執行機構與各種的閥體(單座、雙座、套筒)組配而成,而具備了各種閥的特點。電動調節閥以單相交流220V電源為動力,接受統一的標準電信號0-10mADC或4-20mADC,自動的控制閥門開度,達到對工作流量、壓力、溫度、液位等參數的自動控制,是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。

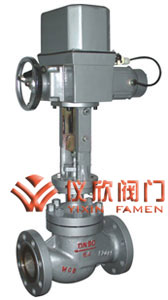

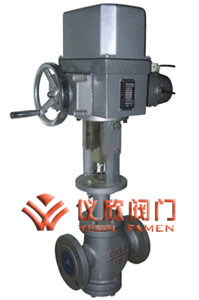

ZAZ系列電動調節閥 ZAZ系列電動調節閥 ZAZ系列電動調節閥
ZAZN電動雙座調節閥 ZAZM電動套筒調節閥 ZAZP電動單座調節閥

二、ZAZ系列電動調節閥 主要技術參數

公稱通徑DN(mm) 3/4” 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量
系數kv
單座 P 0.08~0.8 1.2~5.0 8 12 20 32 50 80 120 200 280 450
雙座 N     10 16 25 40 63 100 160 250 400 630 1000 1600
套筒 M     15   20 30   75 115   240 350
公稱壓力(MPa) 1.6 4.0 6.0
行程 10 16 25 40 60 100
電動執行器型號 DKZ-310/310C DKZ-410/410C/510/510C DKZ-510/510C
信號 Ⅱ型0-10mA DC  Ⅲ型4-20mA DC
介質溫度℃ -40~230℃(常溫型),散熱片式230~450℃(中溫型),特殊訂貨-100~600℃
流量特性 直線  百分比
可調范圍 30:1
電源電壓 220VAC 50~60Hz
作用方式 電開式(K) 電閉式(B)



質

稱


(MPa)
0.6   低溫: ZG1Cr18Ni9Ti
1.6 常溫:HT200 ZG230-450
4.0   低溫: ZG1Cr18Ni9Ti
常溫:ZG230-450、ZG1Cr18Ni9Ti
中溫:ZG230-450、ZG1Cr18Ni9Ti
6.4 低溫:ZG1Cr18Ni9Ti
常溫:ZG230-450、ZG1Cr18Ni9Ti
中溫:ZG230-450、ZG1Cr18Ni9Ti
法蘭尺寸 管連接 鑄鋼法蘭按JB77-59,鑄鐵法蘭按JB79-59
法蘭型式 法蘭密封型式按JB77-59,其中PN6.0法蘭按準糟式
鑄鋼法蘭按光滑式,鑄鐵法蘭按凹式
閥芯材質 1Cr18Ni9Ti
上閥蓋型式 普通式(常溫型),熱片式(中溫型),長勁式(低溫式)

三、ZAZ系列電動調節閥 允許壓差

使用情況 閥芯處于流開狀態,關閉時閥后壓力P2=0
公稱通徑
DN(mm)
閥座直徑
DN(mm)
執行機構
有效推力
(N)
允許壓差(sMPa)
電動直通單座調節閥
PN1.6(MPa) PN6.4(MPa)
3/4 3 4 5
6 7 8
20 10 12 15 20 400,1000,2500 公稱壓力 3.8 2.7 1.7 1.0
公稱壓力 4.34.3 2.5
25 26 400,1000,2500 0.5 公稱壓力 0.6 3.6
32 32 0.4 公稱壓力 0.4 2.3
40 40 400,1000
2500,6400
0.7 1.0 0.7 1.5
50 50 0.5 1.0 0.5 1.0
65 66 6400,16000 1.4 1.4
80 80 1.0 1.0
100 100 0.6 0.6
125 125 6400,16000 0.5 1.0 0.5 1.0
150 150 0.3 0.7 0.3 0.7
200 200 0.2 0.4 0.2 0.4
250 250 16000 0.3 0.3
300 300 0.2 0.2

四、ZAZ系列電動調節閥 主要技術性能

項目 指標
基本誤差% ±5.0
回差% 3.0
死區% 3.0
泄漏量 單座閥 符合JB/T7387-94 IV級 小于閥的額定容量×10-4
雙座閥 符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3
套筒閥 符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3

五、ZAZ系列電動調節閥 外形尺寸

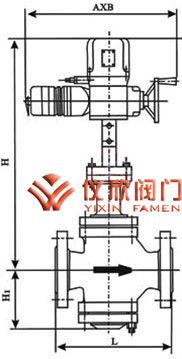

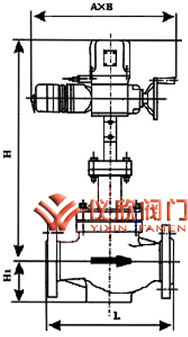

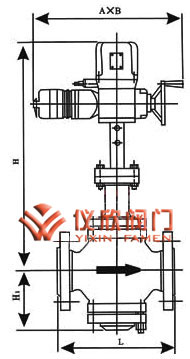

ZAZ系列電動調節閥 ZAZ系列電動調節閥 ZAZ系列電動調節閥
ZAZP電動單座調節閥 ZAZN電動雙座調節閥 ZAZM電動套筒調節閥

ZAZP電動單座調節閥、ZAZN電動雙座調節閥 尺寸圖

公稱通徑
DN
A
執行器寬
B L H H1
ZAZP單座 ZAZN雙座
PN1.6 PN4.0 PN6.4 普通型 熱片型 普通型 熱片型 ZAZP ZAZN
20 230 460 180 185 190 653 804 / / 65 /
25 185 190 205 665 816 670 937 99 104
32 200 210 220 671 822 673 943 105 107
40 220 230 240 683 834 693 982 116 126
50 230 530 250 255 265 698 849 698 992 131 131
65 275 285 295 789 949 799 1147 165 175
80 305 310 325 792 952 809 1177 173 190
100 350 355 370 796 956 821 1207 177 202
125 260 630 410 425 440 847 1062 872 1357 225 250
150 450 460 475 855 1070 882 1377 233 260
200 550 560 570 894 1109 924 1459 272 302
250 670 660 670 1156 1368 1156 1368 422 422
300 740 785 800 1215 1427 1215 1427 484 484

ZAZM電動套筒調節閥尺寸圖

公稱通徑
DN
L(mm) A B H(mm) H1(mm)
PN16 PN40 PN64 普通型 熱片型
25 184 197 230 230 460 668 819 75
40 222 235 260 684 835 95
50 254 267 300 684 835 98
80 295 317 380 230 530 785 946 130
100 350 368 430 795 946 156
150 480 473 550 260 630 945 1160 208
200 600 615 650 945 1160 250
250 650 670 690 1050 1320 265
300 740 770 800 1145 1320 265
